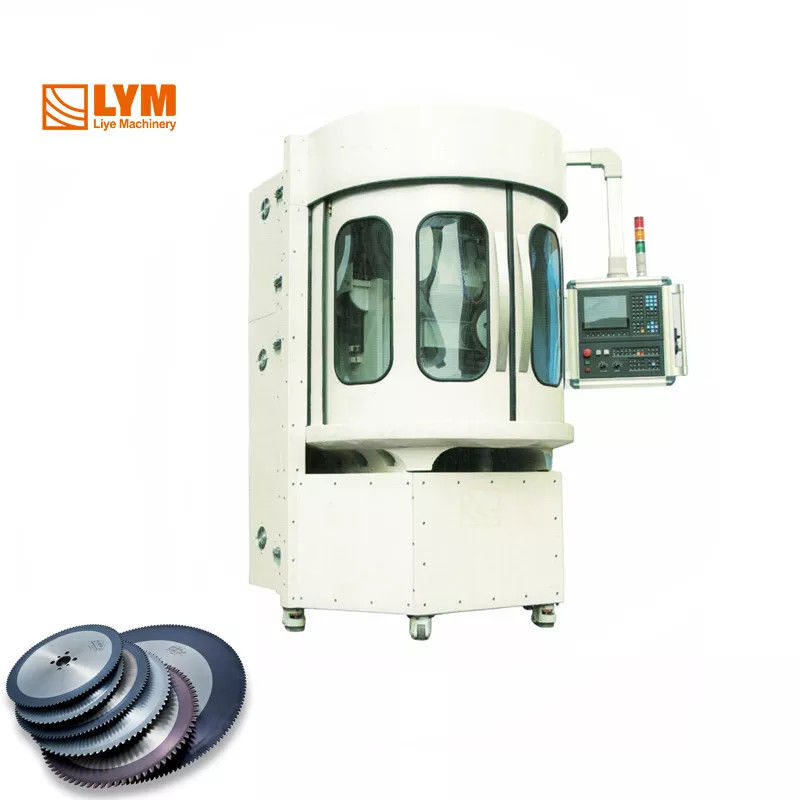

Machine de meulage de lames circulaires MK-500 Machine de polissage de scies métalliques à commande numérique

  Machine de polissage à lame de scie circulaire à CNC MK-500

Partie principale de la machine

1.Adoptez un contrôleur de mouvement à 4 axes de haute technologie.

développement du système logiciel NC)

2.4 Servo moteurs japonais Yaskawa série J • V

3.Adopter Taiwan HINWIN ligne de guidage et de précision de la terre de la balle-vis

4. Contrôle de fréquence de la vitesse de la meuleuse

5.Adopter l'axe de meulage de qualité P4 et l'axe de vis

6.Les pièces de coulée et de soudage utilisent le traitement de recuit de soulagement des contraintes

 Le broyage les spécifications:

Roue les spécifications:

Moteur:

Très haut la pression liquide de refroidissement:

Magnétique dans l'ajout à éclaboussure machine:

Fonction de la machine/introduction de la fonction

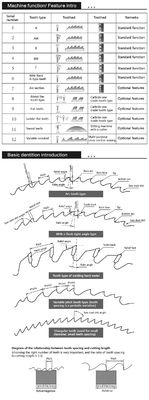

1.Types de dents de broyage: A,AW,B,BW,C...... (conformément à la norme allemande DIN 1840) Pour plus de détails, veuillez consulter la liste des types de broyage

2.Avec la fonction de découpage de précision automatique CNC CBN meuleuse ((Pour plus de détails, veuillez consulter le dessin de meuleuse)

3.Avec la fonction d'enregistrement et de lecture des informations du client, peut également réaliser une indexation précise des données du client

4.Selon les différentes techniques de broyage, la vitesse de broyage/la vitesse d'alimentation avec les boutons de multiplication et les données dynamiques seront affichées.

5- Différents types de dents, les paramètres ont un modèle mathématique complet et une trajectoire calculée.

6Une seule meuleuse peut broyer différentes dents de broyage avec les différents paramètres.Il est affecté par l'efficacité de broyage) La même épaisseur de roue de broyage peut produire un pitch différentIl faut très peu de stock.

7Toutes les données du paramètre de la lame de scie sont automatiquement entrées, pas besoin de les régler manuellement.

8.Avec une base de données d'experts de grincement des dents.

Il existe également des paramètres auxiliaires, tels que l'angle avant, l'angle arrière, la profondeur, le nombre de dents, le type de dent, etc.

9.Mise à jour dynamique de l'affichage dynamique du processus de meulage, numéro de séquence d'ouverture/réparation; temps de traitement, temps restant.

10.Avec un générateur d'impulsions manuel à quatre axes, le mode manuel de n'importe quel axe est réglé en fonction du choix des différents axes.

11.Avec liquide de refroidissement fort dispositif de séparation de filtration magnétique.

12.Avec la fonction de différentes dents, différentes dents paramétriques et la forme de la section de la meule peuvent être vérifiées, comparées et alarmées.

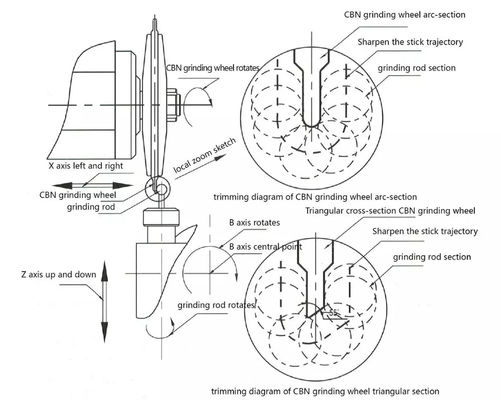

Diagramme schématique de la meuleuse automatique CNC

Le MK-500 Machines de broyage à la lame de scie circulaire à commande numérique   1.Utilisant un contrôleur de mouvement à 4 axes haut de gamme. développement complètement indépendant du système) 2.4 servo moteur utilisant la série Yasukawa Z-V du Japon. 3.Guide de laminage linéaire / vis à bille sur Taiwan avec argentles produits de qualité de broyage sous pression. 4.Variation de la fréquence de réglage de la vitesse de l'axe de la roue.

MC-450 Machines de broyage à engrenages 1.Après une fabrication rigoureuse et un contrôle de qualité, juste de la routinela maintenance, pour prolonger le temps nécessaire pour assurer que la précision de broyage 2.Une machine doit être utilisée pour régler le levier ou le bouton pour effectuer un réglage raisonnable l'arrangement, régler la hauteur, l'angle de coupe, l'angle de réaction est facile à régler 3.La tête de la machine peut être réglée ne peut pas changer la meuletravaux de broyage
