Machine de perforation automatique de trous de tuyaux CK60CNC-3 Perçage CNC de haute précision

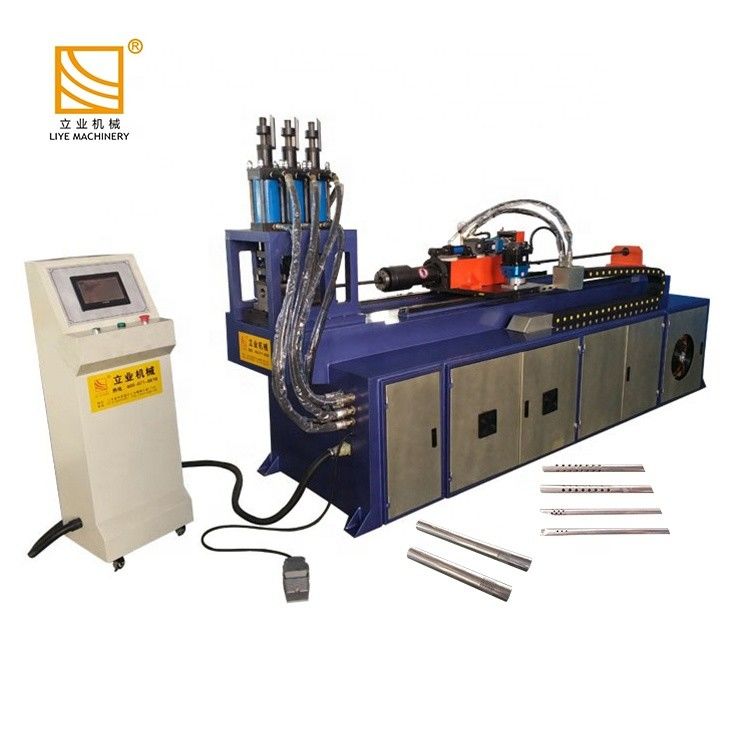

CK60CNC-3 Machine de perforation automatique de tuyaux CNC de haute précision

Vidéo de la machine 1:tube de réglage du siège automobile

Vidéo de la machine 2:Pipes d'échappement de voiture

Vidéo de la machine 3:Pipette d'entrée du chauffe-eau

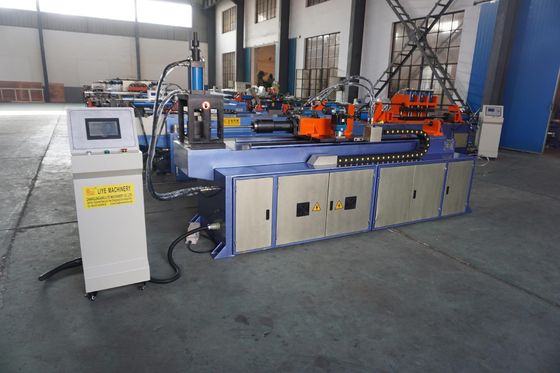

Détails:

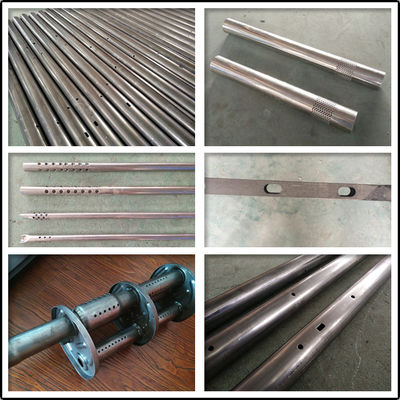

échantillon:

Le procédé de perforation traditionnel actuel:

À l'heure actuelle, le procédé de perforation traditionnel sur le tuyau: la fabrication du moule, le forage avec la machine de forage (voir ci-dessus les photos et la vidéo), l'efficacité de production est faible,la qualité du produit est instable, et la sécurité n'est pas bonne;En utilisant la machine de perforation automatique de tuyaux à trous de taille multiple de haute précision de notre société, nous pouvons perforer une variété de formes de trous à la fois.L'équipement utilise le système servo japonais Mitsubishi pour contrôler le mouvement et la rotation du tuyau vers l'avant et vers l'arrièrePour obtenir des trous isométriques de haute précision, de plusieurs tailles, d'espaces inégaux, de perçage rotatif, la stabilité de la qualité de la production en série est très élevée.l'efficacité de production est 5 à 6 fois supérieure à celle du procédé traditionnel, et la sécurité est également grandement améliorée.
Le tube montré sur la première vidéo est le tube de réglage d'angle pour le siège arrière de la voiture,Et pour produire le tube de réglage en huit directions pour le siège auto de haute qualité, il a aussi besoin de notre machine à perforer..

Les spécifications:

1.Paramètres d'écran tactile, système de commande CNC, positionnement précis du servomoteur, fonction de mémoire de stockage du module.

2Structure:Structure soudé en tôle d'acier,système hydraulique de cylindres

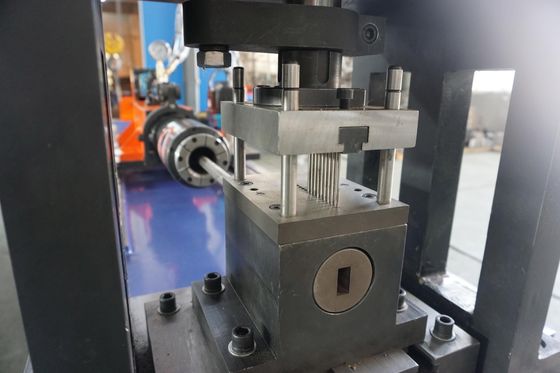

3. Remplacement du moule: changer facilement la matrice sans régler les matrices pour réduire le taux de dommages au moule et le taux de rejet des raccords de tuyauterie en raison de l'erreur de réglage des matrices.

Les ouvriers qualifiés peuvent changer le moule en 10 minutes.

4- catégorie de perforation: 1. perforation à un seul trou;

2.Perçage à plusieurs trous;

3.Perçage isométrique de trous;

4.aucune- perforation isométrique de trous;

5.percussion rotative.

5Système hydraulique et servo.

6- réglage de fonctionnement sans pas, boucles hydrauliques conçues avec charge zéro, combinées à un moteur de pompe à huile à très basse fréquence, réduisant efficacement le bruit,augmentation de l'efficacité du moteur et de la durée de vie.

7. Lorsque la bouteille d'huile se déplace vers le bas, la machine est conçue avec des boucles d'entraînement hydrauliques différentielles classées à des tours élevés ou bas.Il est également caractérisé par un mouvement vers le bas à grande vitesse,Le traitement à basse vitesse et la reprise de la position à haute vitesse .il est disponible pour augmenter la stabilité de formation des pièces de travail lors de la perforation.en plus d'augmenter la vitesse d'activation, il peut réduire efficacement la charge HP pour économiser l'énergie électrique.

8Le système de commande électrique est conçu avec l'interface homme-machine, l'utilisation d'une échelle numérique pour l'ajustement de la portée, le réglage de la position de basse vitesse, la position au niveau du sol et l'opération précise et facile.
